一、项目概述
客户应用：
1) 在产品包装袋上标识可追溯的QR码，QR码数据由商务局提供，包含数字、字母、符号和中文。
2) 产品包装袋由分页机依次分开。
客户需求：
1) 满足在PE包装袋实现QR码和三期打印；
2) 确保打印QR读取率可读；
3) 打印数据：包含数字、字母、符号和中文；
4) 打印内容数字实时可变；
5) 打印内容在线扫码采集校验；
6) 无码/错码报警剔除？

二、客户现场情况及解决方案
根据客户生产线人工包装及对标识系统的需求，建议采用TTO热转印打码机在分页机上打印可变二维码；
系统包括工控计算机、赋码软件（数据传输）、二维码扫描仪、剔除装置等设备，数据存储等。该标识系统基本工作流程如下：
1. 系统启动，工控计算机自客户数据平台获取二维码数据，待传感器检测到包装袋到位信号后， TTO接收到的变量生成二维码并打印；
2. 二维码扫描仪读取产品上的二维码，如果无法读取或读取的数据不正确则报警并剔除，连续三个产品报警则联动生产线停机（剔除装置可选）；
3. 经二维码扫描仪检测合格的产品进入包装产线；
4. 检测合格产品的二维码数据上传至客户数据平台，以便用户查询；

三、机械安装方案
直接安装在分页机上：



四、耗材成本核算
以二维码尺寸15mm x 15mm为标准，推荐30mm（宽） x 600m（长）的3910色带（纯树脂，附着力好），每卷色带能够打印30,000个产品，成本为0.003元/个。


• TTO打码机：SmartDate X40 32i连续式热转印打码机
• 色带：3910纯树脂色带，高附着力
•  二维码尺寸：约15mm x 15mm

五、配置清单及报价参考


	机器配置及报价（￥含17%增值税）
	名称	描述	单位	报价
1	依玛士X40热转印打印机	32mm打印头连续式	套
2	支架	友高分页机	套
3	3910色带（30mm*600m）	全树脂	卷
4	传感器	传感器 A37737	套	随TTO配送
5	同步器	欧姆龙 500脉冲	套	随TTO配送
6	专业版Colos Greate （可选）	二维码编辑软件	套
7	赋码软件	随机码生存/数据传输	套
8	二维码采集器（含采集软件）	基恩士扫描枪	套
9	剔除装置、PLC编程（可选）
10	工控机/PC机	发码、存储采集数据
总计



附录1：TTO详细配置清单

Part No.	Description	Qty.
SDX40CONT32RH	SmartDate X40 Continuous 32mm (Color) SmartDate X40连续式打码机，32mm，彩色屏	1
A37374	Encoder 500 PPR 同步器 500脉冲	1
10065015	Printer & controller washdown kit 打印体及控制器Washdown套件	1
813910080030BK	TTR 3910, 30mm x 600m 3910色带, 30mm x 600m	1
	Installation, commissioning and training 安装调试及培训	1

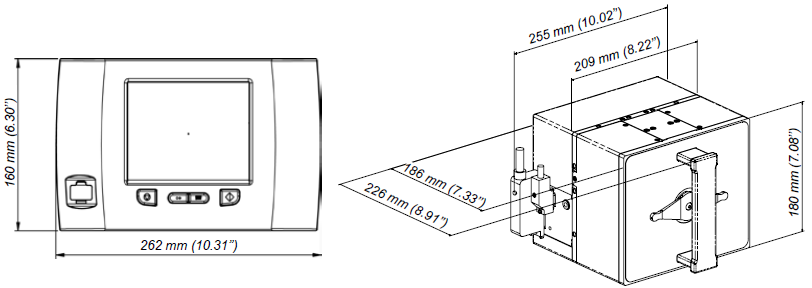

附录2：SmartDate X40技术参数

性能参数

打印模式	连续式或间歇式
打印头	32mm宽
分辨率	300 DPI
连续式最高打印速度	600mm/s
连续式打印区域	32mm x 100mm
可打印内容	全面支持True Type字体，包括非罗马字符和符号。支持Logo下载、喷印实时时间、日期，自动更新有效期、条形码；支持 ITF、Code 39、Code128、EAN128、EAN8、EAN13、UPC A、UPC E、RSS Linear、PDF 417、ID Matrix、QR以及符合RSS条形码
控制器	彩色与单色可选
气压	最高6Bar
耗气量	0.4ml/print @2.5Bar
电源电压	90－264V  47/63Hz
功率	150VA
张力控制系统	恒力机构+霍尔感应器
色带监控（色带盒）	霍尔感应器 2个磁极
打印头电阻值输入	通过Smart芯片自动输入
快速拆卸打印头	10s
软件接口	以太网/RS232
OEM 界面	IE浏览器, 以太网 or NGPCL
